N9000시리즈는 N9000 측정 및 제어 섀시와 다양한 모듈로 구성된 실시간, 고동기, 고전력 측정 및 제어 플랫폼입니다. N9000시리즈는 19인치 너비, 4U 높이 사이즈의 표준 섀시로 배터리 아날로그 모듈, 프로그래밍 가능 저항 모듈, 고전압 전원 공급 모듈 및 기타 유형의 삽입을 지원하며, 섀시는 10슬롯 측정 및 제어 모듈에 통합될 수 있으며, 모듈의 전기적 절연이 가능합니다. N9000 시리즈는 로컬/원격 제어 및 동기 트리거 기능을 지원하여 다중 모듈 고속 동기 제어를 실현할 수 있으며, 다중 채널, 고무결성, 고전력 자동화 테스트 및 측정 시나리오에 광범위하게 적용할 수 있습니다.
NB101 시리즈는 최대 0.1mV의 전압 정확도와 μA 수준의 전류 측정을 지원하는 고정밀 듀얼 쿼드런트 프로그래밍 가능 배터리 시뮬레이션 모듈입니다. 전원 모드, SOC 시뮬레이션, 시퀀스 테스트, 그래프 및 오류 시뮬레이션과 같은 다양한 테스트 기능이 탑재되어 있습니다. BMS HIL 테스트 시스템, AFE 칩, 에너지 저장, 전기 자동차, 전기 2륜차/삼륜차, 기지국 전원 공급 장치 및 기타 다중 시나리오 BMS 테스트 애플리케이션의 요구 사항을 충족할 수 있습니다.
NB102 시리즈는 고정밀, 다중 채널 프로그래밍 가능 저항 모듈로 저항 범위: 0Ω~11.11MΩ, 프로그래밍 정확도 최대 0.1%입니다. 유연한 설계는 최대 1Ω의 분해능으로 12/24/36 채널을 지원하여 NTC 저항기 및 저항 센서와 같은 시뮬레이션 테스트 시나리오에서 널리 사용할 수 있습니다.
Main Features
- 고속 응답, 고속 동기화, 고전력 측정 및 제어 섀시
- 배터리 시뮬레이션, 온도 시뮬레이션, 프로그래밍 가능 전원 공급 장치 등 다양한 모듈
- 36채널의 단일 셀 시뮬레이션, 최대 0.5mV의 전압 정확도
- 36채널의 온도 시뮬레이션, 분해능 1Ω
- 36채널의 오류 시뮬레이션, μA 레벨 전류 측정
- LAN, CANFD 통신 제어, LAN 듀얼 인터페이스 지원
- DBC 파일 가져오기 지원
Application Fields
- 에너지 저장 BMS
- 자동차 BMS
- AFE/BMS 칩
- BMS HIL 테스트
Functions & Advantages
Modular design for convenient operation and flexible expansion

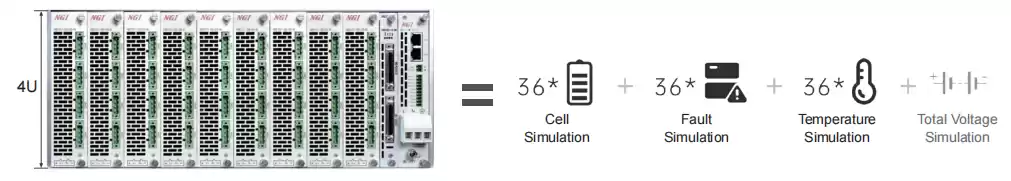

N9000 시리즈는 다중 채널 모듈식 측정 및 제어 플랫폼입니다. 표준 섀시는 단일 셀 시뮬레이션 36개 채널, 배터리 고장 시뮬레이션 36개 채널, 온도 시뮬레이션 36개 채널을 통합할 수 있어 사용자의 공간을 효과적으로 절약할 수 있습니다. 배터리 시뮬레이션을 위한 4개 채널의 단일 모듈, 온도 시뮬레이션을 위한 12/24/36개 채널의 단일 모듈이 선택 사항입니다. 여러 모델을 통해 사용자는 실제 필요에 따라 제품을 선택할 수 있어 후속 확장에 편리합니다.
High speed response, high speed synchronization, high throughput data
N9000 시리즈는 높은 실시간성, 높은 동기성 측정 및 제어 플랫폼으로서, 기가비트 LAN 및 CANFD 통신, 하드웨어 동기 트리거링 및 고속 동기 클록을 지원하고, 명령 응답 속도는 ≤1ms, 다중채널 동기화는 ≤200μs로, 특히 BMS HIL과 같은 고속 시뮬레이션 테스트에 적합합니다.
High precision, matching BMS and AFE chip trends
AFE 칩은 BMS의 핵심 구성 요소이며, 관리가 점점 더 정교해짐에 따라 AFE 칩과 BMS의 전압 수집 정확도가 점점 더 높아지고 있습니다. NGI는 2016년부터 0.1mV 초고정밀 배터리 시뮬레이터를 출시하여 업계에서 널리 인정을 받았으며 AFE 칩 테스트의 첫 번째 선택이 되었습니다. N9000 측정 및 제어 플랫폼에서 출시된 모듈식 배터리 시뮬레이터는 0.1mV 및 0.5mV 전압 정확도를 지원하여 업계의 고정밀 테스트 요구를 충족할 수 있습니다.

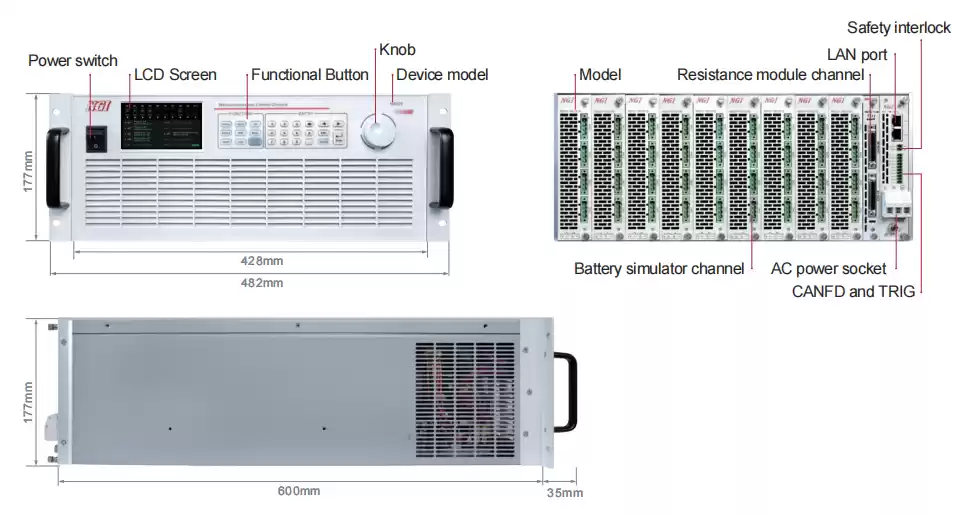

Product dimension
