N83524는 저전력, 다중 채널 및 고정확도를 갖춘 프로그래밍 가능 배터리 시뮬레이터입니다. 듀얼 쿼드런트 설계를 채택하여 전류를 충전 및 방전할 수 있어 BMS 테스트 및 가전제품 ATE 테스트의 요구를 충족할 수 있습니다. 전압 정확도는 최대 0.6mV로 μA 레벨 전류 측정을 지원하며, 최대 24채널까지 독립형으로 사용할 수 있습니다. 채널은 서로 분리되어 있어 직렬 연결이 편리합니다. N83524는 LAN/RS232/CAN 인터페이스를 통해 로컬 작동과 원격 작동을 모두 지원합니다. N83524 애플리케이션 소프트웨어는 사용하기 쉽고 다중 채널, 다중 매개변수 및 복잡한 테스트 환경에서 배터리 시뮬레이터의 요구 사항을 충족할 수 있습니다.
Main Features
- 전압 범위: 0-6V
- 전류 범위: ±1A/±3A/±5A
- 전압 정확도 최대 0.6mV
- μA 레벨 전류 측정
- 고집적, 최대 24개 채널의 독립형, 각 채널은 분리
- 전압 리플 노이즈 ≤2mVrms
- μs 레벨 동적 응답, 실제 배터리의 특성을 시뮬레이션
- 오류 시뮬레이션 및 nA 수준 전류 측정을 달성하기 위한 옵션 NB108 시리즈 제품
- 충전 모드, 배터리 시뮬레이션, SEQ 테스트, SOC 테스트 지원
- 4.3인치 고화질 컬러 LCD 화면, 로컬/원격 제어, 표준 애플리케이션 소프트웨어
- LAN 포트, RS232 인터페이스, CAN 인터페이스; 듀얼 LAN 포트, 캐스케이드 적용에 편리함
Application Fields
- 신에너지 자동차, 무인 항공기 및 에너지 저장을 위한 BMS/CMS 테스트
- 배터리 보호 보드 테스트
- 휴대용 가전제품 R&D 및 생산(예: 모바일, 블루투스 이어폰 등)
- 전동 공구 제조 테스트(예: 전동 스크루드라이버)
- 저전력 제품에 대한 전원 공급(예: DC-DC, 무선 충전 제품)
- 배터리 유지 보수 장치 테스트
Functions & Advantages

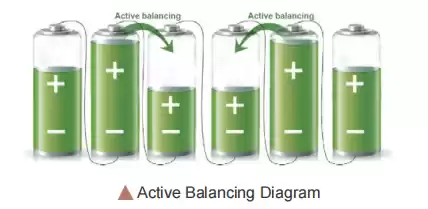

Active/passive balancing test
양방향 전류 설계를 통해 각 채널은 최대 5A 전류 입력 및 출력을 지원합니다. 사용자는 배터리 충전 및 방전 모델을 사용자 정의할 수 있으며, 이는 BMS 능동/수동 밸런싱 테스트의 요구 사항을 완전히 충족합니다.
Fast dynamic response

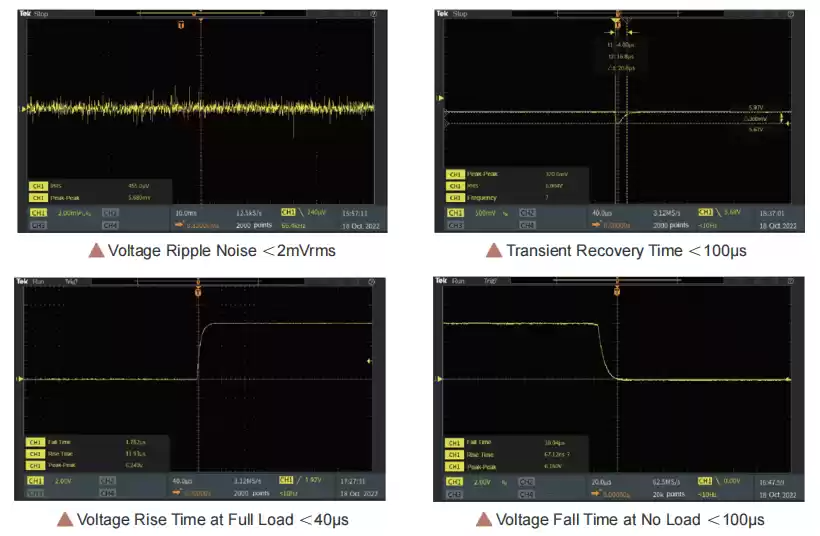

N83524 시리즈는 빠른 동적 응답 기능을 갖추고 있습니다. 부하가 10%에서 90%까지 변하는 응답 시간과 이전 전압의 50mV 이내에서 회복되는 전압은 100μs 미만으로, 전압의 상승 및 하강 파형이 고속이고 오버슈트가 없으며 DUT에 안정적인 출력 전압을 제공할 수 있습니다.
Battery simulation suitable for BMS chips test of various specifications

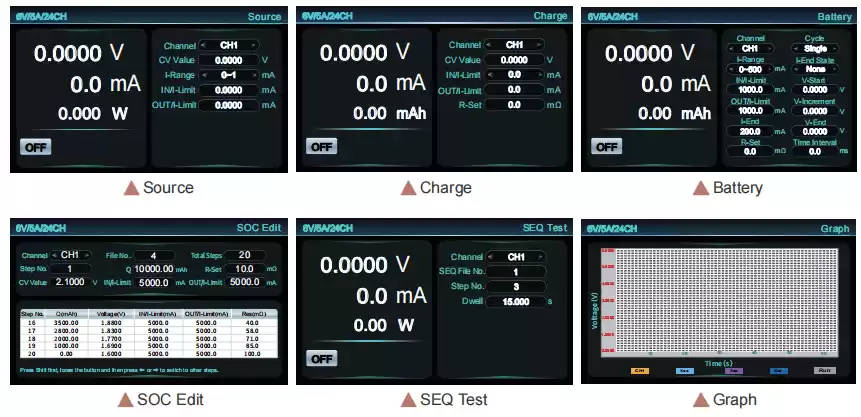

N83524 시리즈 배터리 시뮬레이터는 소스, 충전, 배터리 시뮬레이션, SOC 테스트, SEQ 테스트, 그래프 등을 지원하는 여러 기능과 특징을 가지고 있습니다. N83524는 다양한 배터리 조건에서 다양한 휴대용 전자 제품의 응답을 빠르게 검증하기 위해 고정밀 전압 및 전류 측정을 달성할 수 있습니다. 하나의 장치로 여러 용도를 달성하고, 테스트 장비를 간소화하고, 테스트 절차를 최적화할 수 있습니다. N83524의 내부 회로는 다양한 칩에 최적화되어 다양한 사양의 BMS 칩을 테스트하는 데 적용할 수 있습니다.
Optional fault simulation unit

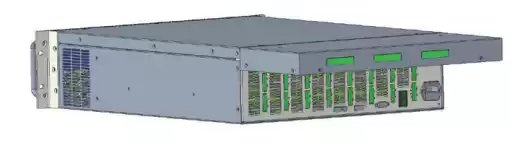

N83524는 19인치 3U 섀시에 24개의 독립 출력 채널을 통합합니다. 옵션 NB108-2 오류 시뮬레이션 장치(아래 그림 참조)를 사용하면 24채널 내장형 양&음 단락 회로, 양&음 개방 회로 및 역극성 시뮬레이션을 실현할 수 있습니다. NB108-2를 사용하면 테스트 시스템의 통합을 개선하고 복잡한 배선을 줄이며 공간을 절약하고 사용 비용을 절감할 수 있습니다.
