N83580은 저전력, 고정확도, 다중 채널을 갖춘 프로그래밍 가능한 배터리 시뮬레이터입니다. 듀얼 쿼드런트 설계를 채택하여 전류를 충전 및 방전할 수 있어 BMS 테스트의 요구를 충족할 수 있습니다. N83580 단독형은 최대 8개 채널을 지원하여 4개 스테이션 테스트를 제공하고 가전제품의 ATE 테스트 요구 사항을 충족할 수 있습니다. 각 채널의 전압 및 전류는 애플리케이션 소프트웨어에서 설정할 수 있습니다. 전원 모드, 충전 모드, 배터리 시뮬레이션, 내부 저항 시뮬레이션, SOC 시뮬레이션, 오류 시뮬레이션 및 기타 테스트 기능을 지원합니다. N83580 소프트웨어는 사용하기 쉽고 다중 채널, 다중 매개변수 및 복잡한 테스트 환경에서 배터리 시뮬레이터의 요구 사항을 충족할 수 있습니다. N83580 소프트웨어는 다중 채널 일괄 작업을 지원합니다. 각 채널의 데이터와 곡선을 표시할 수 있습니다. 한편, 데이터 분석 및 보고 기능이 지원됩니다.
Main Features
- 전압 범위: 0~5V/0~6V/0~15V
- 전류 범위: -1~1A/-2~2A/-3~3A/-5~5A
- 전압 정확도 최대 0.01%+1mV
- nA 레벨 전류 측정
- 전압 리플 노이즈 낮음 2mVrms
- 단일 장치 최대 8채널
- 8개의 고정밀 DVM 측정, 정확도 최대 0.1mV
- 3개 그룹의 배터리 SOC 모델
- 활성/수동 균형 테스트 지원
- 듀얼 LAN 포트 및 RS232 CAN 인터페이스
- 배터리 시뮬레이션, 내부 저항 시뮬레이션, SOC 시뮬레이션, 오류 시뮬레이션 등을 지원합니다.
Application Fields
- 신에너지 자동차, 무인 항공기 및 에너지 저장을 위한 BMS/CMS 테스트
- 배터리 유지 관리 장치 테스트
- 휴대용 가전제품 R&D 및 생산(예: 모바일, 블루투스 이어폰 등)
- 전동 공구 제조 테스트(예: 전동 스크루드라이버)
Functions & Advantages

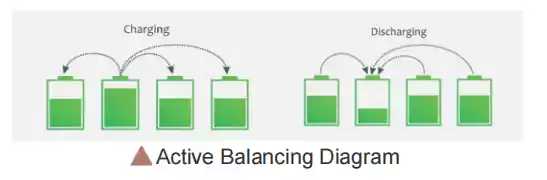

Active/passive balancing test
양방향 설계를 통해 각 채널의 전류 입력 및 출력 방향을 각각 제어할 수 있습니다. 사용자는 배터리 충전 및 방전 모델을 사용자 정의할 수 있으며, 이는 BMS 능동/수동 밸런싱 테스트의 요구 사항을 완전히 충족합니다.
Ultra-high accuracy, supporting static power consumption test

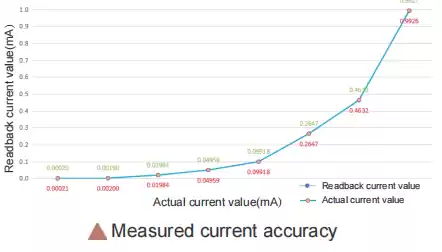

N83580은 고정밀 배터리 시뮬레이터이며, 전류 정확도는 최대 100nA입니다. 아래 그림과 같이 DMM의 측정 전류 값을 N83580의 리드백 전류 값과 비교했을 때 편차 값은 100nA 이내입니다. 테스트 중인 제품에 전원을 공급함으로써 대기 상태에서의 정적 전력 소비를 시각적으로 테스트하고, 부적격 제품을 선별할 수 있습니다.
High precision DVM measurement
N83580 시리즈는 배터리 시뮬레이터 기능 외에도 기본 회로 측정 기능도 제공합니다. 내장된 8방향 고정밀 DVM 디지털 전압계는 회로의 TP 포인트 전압을 직접 측정합니다. N83580 시리즈 DVM 전압 측정은 이중 범위 ±5V/±30V, 5비트 반 분해능을 갖추고 있어 최대 0.1mV의 측정 정확도를 제공합니다.

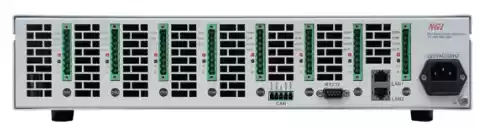

Ultra-high integration, built-in fault simulation
N83580은 19인치 2U 사이즈에 8개 채널을 통합합니다. 각 채널에는 내장된 양극 및 음극성 단락 회로, 개방 회로 및 역극성이 있습니다. 사용자는 전면 패널이나 PC에서 직접 제어할 수 있습니다. N83580을 적용하면 배터리 오류 시뮬레이션을 위해 외부 구성 요소를 사용할 필요가 없으므로 사용자의 비용과 공간을 절약할 수 있습니다.
Suitable for various specifications of BMS chip test

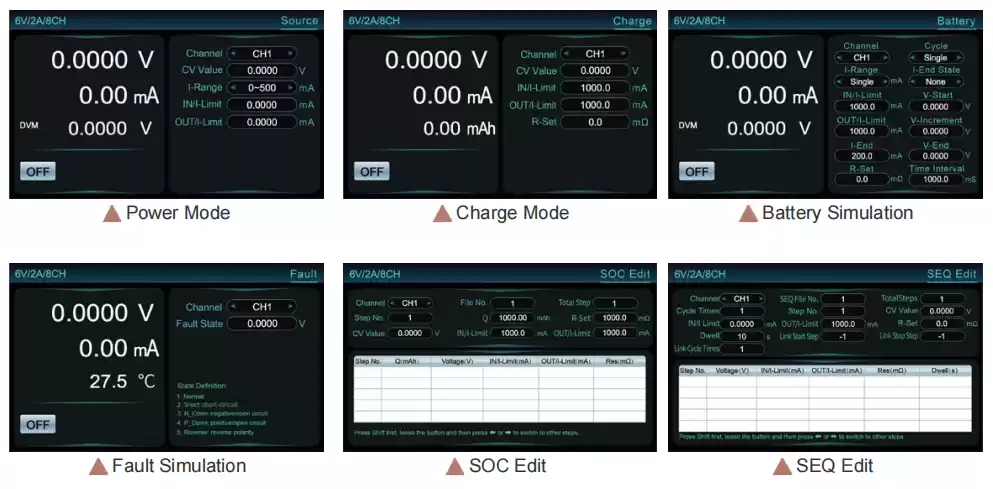

N83580 시리즈 배터리 시뮬레이터는 전원 모드, 충전 모드, 배터리 시뮬레이션, SOC 테스트, SEQ 편집 기능, 오류 시뮬레이션을 포함한 다양한 배터리 시뮬레이션 기능과 특징을 지원합니다. N83580 시리즈는 3개 그룹의 배터리 SOC 모델을 내장하여 배터리 방전의 실제 시뮬레이션을 지원합니다. N83580 시리즈는 다양한 용도를 달성하고, 테스트 장비를 간소화하고, 하나의 장치 내에서 테스트 프로세스를 최적화할 수 있습니다. 그리고 N83580 내부 회로는 다양한 사양의 BMS 칩 테스트에 맞게 조정할 수 있습니다. 대기 정적 전력 소비를 테스트하고, 강력한 보호 기능을 갖춘 배터리 모델의 모든 사양을 만들 수 있으며, 배터리 안전 위험과 위험이 없습니다.
