N8331은 저전력, 다중 채널 및 고정확도의 프로그래밍 가능 배터리 시뮬레이터입니다. 또한 고정확도 다중 채널 DC 전원 공급 장치로 사용할 수도 있습니다. N8331 독립형은 최대 24개 채널을 지원합니다. 각 채널은 격리되어 있습니다. 사용자는 NGI 표준 애플리케이션 소프트웨어에서 각 채널에 대한 전압 및 전류를 설정할 수 있으며, 이는 사용하기 쉽고 다중 채널, 다중 매개변수 및 복잡한 테스트 환경의 요구 사항을 충족할 수 있습니다. N8331 애플리케이션 소프트웨어는 다중 채널 일괄 작업을 지원합니다. 각 채널에 대한 데이터와 그래프를 표시할 수 있습니다. 동시에 데이터 분석 및 보고 기능이 지원됩니다.
Main Features
- 전압 범위: 0-5V/0-6V
- 전압 정확도: 0.6mV
- 전압 리플 노이즈 ≤2mVrms
- 최대 24개 채널의 단일 장치, 각 채널은 분리
- 데이터 분석 및 보고서가 있는 전문 애플리케이션 소프트웨어
- 전류 범위: 0-1A/0-2A/0-3A
- μA 레벨 전류 측정
- LAN 포트 및 RS485 인터페이스
Application Fields
- 신에너지 자동차, 무인 항공기 및 에너지 저장을 위한 BMS/CMS 테스트
- 휴대용 가전제품 R&D 및 생산(예: 모바일, 블루투스 이어폰 등)
- 전압 수집 장치 교정(예: 연료 전지 전압 모니터)
Functions & Advantages

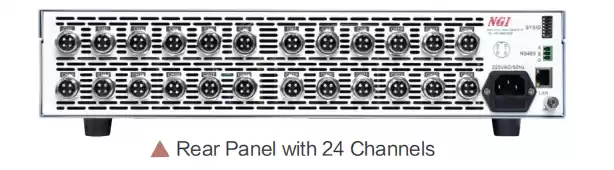

Ultra-high integration, single device with up to 24 channels
N8331 시리즈는 표준 19인치 2U 섀시를 채택하여 단일 장치에 최대 24개 채널을 제공합니다. 각 채널은 격리되어 있습니다. 하나의 장치가 24개 스테이션 테스트를 동시에 지원할 수 있어 사용되는 계측기를 크게 줄이고 테스트 효율성을 개선합니다.
μA level current measurement, supporting static current and protection parameter test
N8331 시리즈는 높은 정확도와 분해능을 제공합니다. 전류 분해능은 최대 0.1μA입니다. 전압 분해능은 최대 100μV입니다. 대기 모드에서는 여전히 전자 부품에 μA 수준의 전류가 존재합니다. 초고전류 분해능은 정전류를 테스트할 수 있습니다. 한편, 100μV 분해능은 충전 및 방전 보드의 보호 매개변수 테스트에 대한 높은 수요를 충족할 수 있습니다.

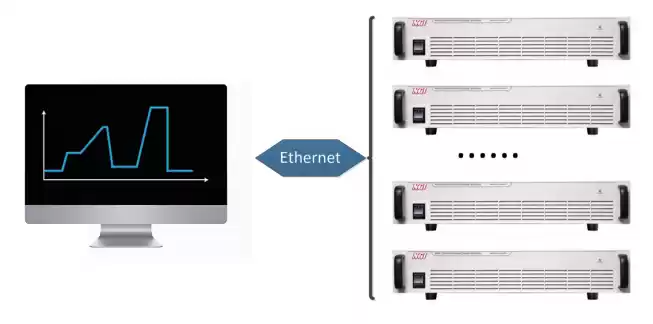

Series connection available to simulate working condition of battery pack
여러 개의 배터리 셀 스트링을 시뮬레이션할 때 N8331은 직렬 모드에서 여러 장치 연결을 지원합니다. 사용자는 애플리케이션 소프트웨어에서 원격 제어 및 기타 자동 테스트를 실현할 수 있습니다.
Four-wire sense to ensure measurement accuracy
정확한 전압 측정을 보장하기 위해 N8331은 4선 시스템 연결을 채택하고, 2개의 와이어는 전압 출력에 사용되고, 나머지 2개는 DUT 전압을 직접 측정하는 데 사용됩니다. N8331에서 DUT로의 리드 저항으로 인한 전압 손실은 4선 감지로 제거할 수 있습니다.
Application -BMS Test
BMS(배터리 관리 시스템)는 배터리 팩의 안전 모니터링과 효과적인 관리를 수행하고 배터리 서비스 효율성을 개선하는 데 사용되는 장치입니다. 전기 자동차의 경우 BMS는 배터리 팩의 충전 및 방전을 효과적으로 제어하여 내구 마일리지를 늘리고 서비스 수명을 연장하며 운영 비용을 줄이고 전원 배터리 팩의 안전성과 신뢰성을 보장할 수 있습니다. BMS는 전기 자동차의 필수적인 핵심 구성 요소 중 하나가 되었습니다. 적절한 작동을 보장하기 위해 BMS를 포괄적으로 테스트해야 합니다.

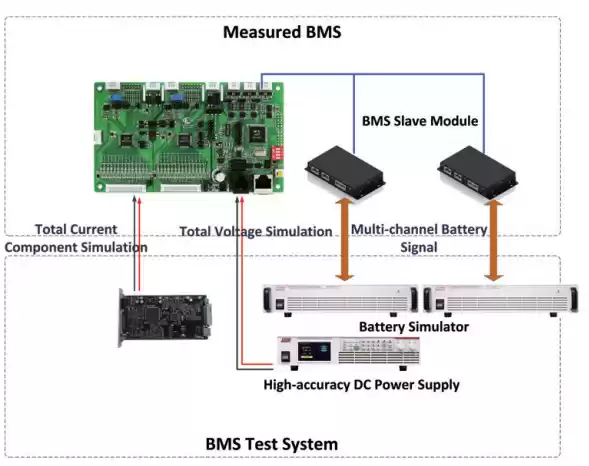

NGI BMS 테스트 플랫폼은 모듈형 설계를 채택했습니다. 고정밀 배터리 시뮬레이터, 온도 시뮬레이션 장치, 충전 및 방전 전류 시뮬레이션 장치, 고전압 전원 공급 장치, IO 감지 장치, 절연 감지 장치, BMS 신호 및 켜짐/꺼짐 감지 장치, CAN 통신 장치, 소프트웨어 제어 시스템 등으로 구성되어 있습니다. 이 시스템은 고객의 요구에 따라 리튬이온 배터리 스트링에 대한 사용자 정의를 제공하고 데이터 보고서를 생성할 수 있습니다. 이 시스템은 고도로 통합되고 편리하며 효율적이며 확장 및 업그레이드를 지원합니다.

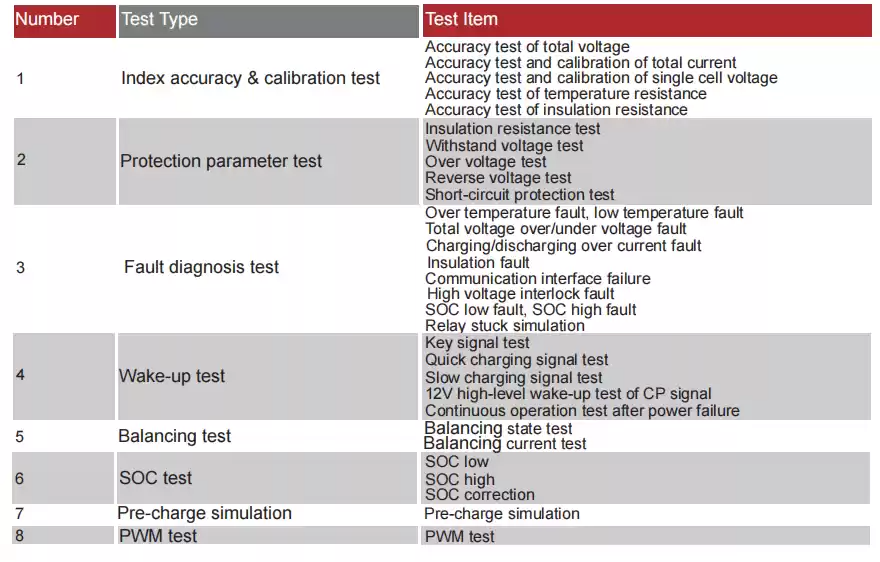

Test Items
