N8336은 저전력, 초고정확도, 다중 채널을 갖춘 프로그래밍 가능한 배터리 시뮬레이터입니다. N8336 독립형은 최대 16개 채널을 지원하고 각 채널은 분리되어 있어 다중 채널 직렬 연결에 편리합니다. N8336 시리즈는 nA 레벨 전류 측정을 지원하고 소스 모드, 충전 모드, SOC 테스트, SEQ 테스트, 실시간 곡선 및 기타 테스트 기능을 지원합니다. 응용 프로그램 소프트웨어는 사용하기 쉽고 다중 채널, 다중 매개변수 및 복잡한 테스트 환경의 요구 사항을 충족할 수 있습니다.
Main Features
- 전압 범위: 0~5V/0~6V
- 전류 범위: 0~1A/0~3A
- 전압 정확도 최대 1: 60,000
- nA 레벨 전류 측정
- 단일 장치 최대 16채널
- SOC 테스트, SEQ 테스트, 실시간 곡선 등 지원
- 16채널 통신 응답 시간 ≤10ms
- LAN 포트, RS485 인터페이스, CAN 인터페이스
Application Fields
- 신에너지 자동차, 무인 항공기 및 에너지 저장을 위한 BMS/CMS 테스트
- 휴대용 가전제품 R&D 및 생산(예: 모바일, 블루투스 이어폰, 스마트워치 등)
- 전압 수집 장치 교정(예: 연료 전지 전압 모니터)
Functions & Advantages

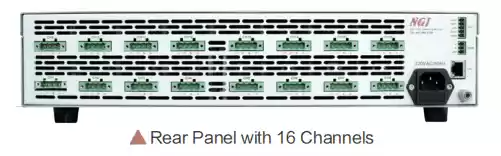

Ultra-high integration, single device with up to 16 channels
N8336 시리즈는 표준 19인치 2U 크기를 채택하여 단일 장치에 최대 16개 채널을 제공합니다. 각 채널은 격리되어 있습니다. 하나의 장치가 16개 스테이션 테스트를 동시에 지원할 수 있어 사용되는 계측기를 크게 줄이고 테스트 효율성을 개선합니다.

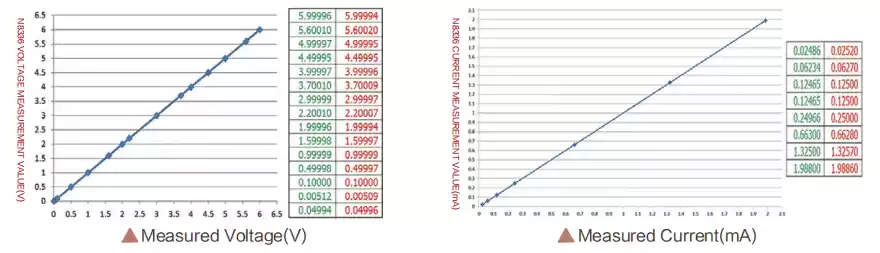

Ultra-high voltage accuracy, nA level current measurement
N8336 시리즈는 최대 1/60,000의 초고전압 정확도를 가지고 있으며, 전류 분해능은 최대 10nA, 전압 분해능은 최대 10μV입니다. 최대 0.1mV 전압 정확도와 nA 레벨 전류 측정은 제품 테스트를 위한 고정밀 DC 전원 공급 및 초고정밀 전압/전류 측정을 제공할 수 있으며, 이는 BMS/CMS, 휴대용 가전제품(블루투스 헤드셋, 전동 공구 등)의 R&D 및 제품 성능 테스트에 널리 사용될 수 있습니다.

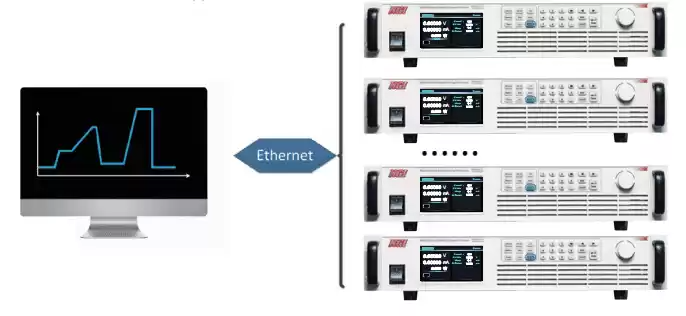

Series connection available to simulate working condition of battery pack
When simulating multiple strings of battery cells, N8336 supports multiple devices connection in serial mode. Users can realize remote control and other automatic tests on the application software.

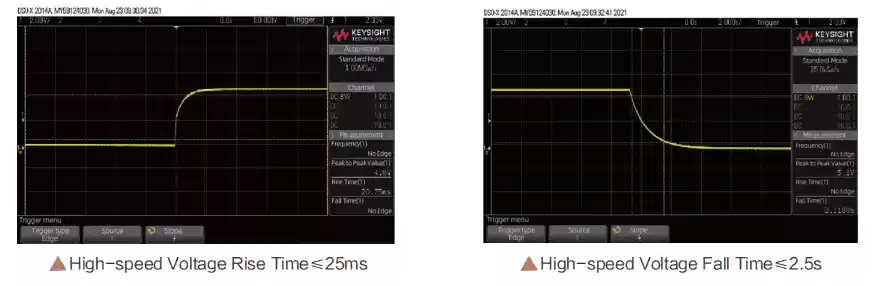

Ultra-fast transient response without overshoot
The low output noise is the true DC characteristic of the battery cell without ripple. When the DUT dynamically changes, N8336 can promptly provide a stable DC output and reduce the surge voltage damage to the DUT. For non-static products test applications, N8336 series can supply a stable DC source timely. N8336 series has fast dynamic response to simulate real batteries.

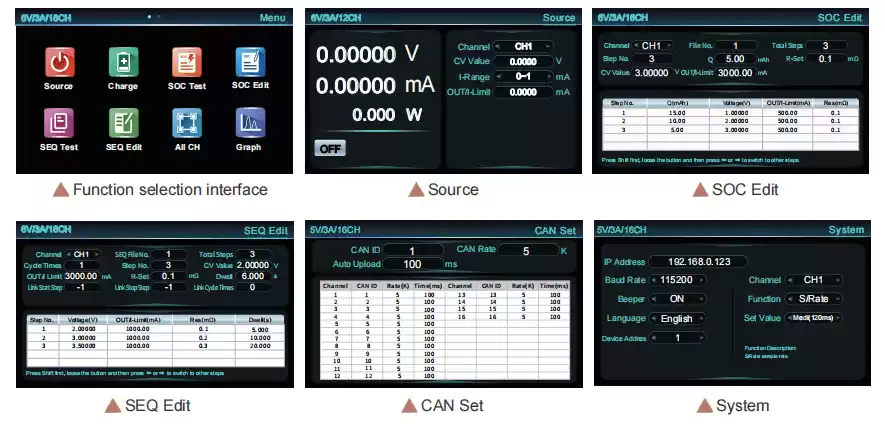

Battery simulation suitable for BMS chips test of various specifications
N8336 series battery simulators have multiple functions and features, supporting Source, Charge, SOC Test, SEQ Test, Graph, All CH CAN setting,etc. One device can achieve multiple uses, streamline test equipment and optimize test procedures. N8336's internal circuit is optimized for different chips, which can be adapted to test BMS chips of various specifications.

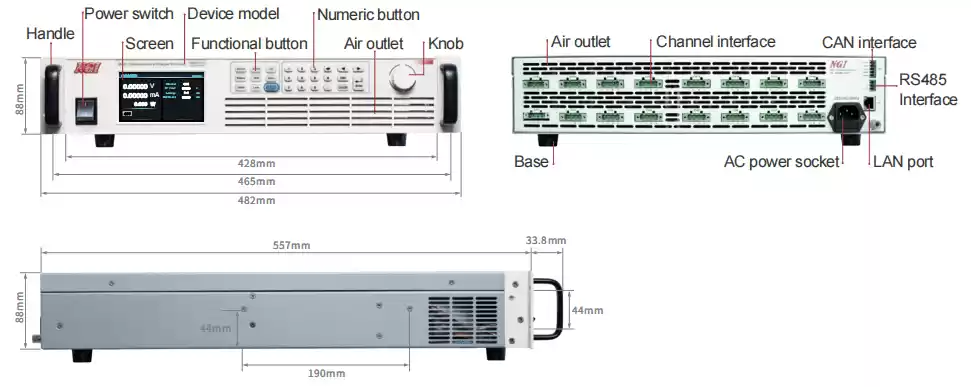

Product dimension
