N2600 시리즈는 NGI가 개발한 디지털 소스 미터로, 고정밀 소스와 고정밀 측정의 기능을 긴밀하게 결합했습니다. 5가지 기능(전압 소스, 전류 소스, I/V/R 측정)을 하나의 계측기에 통합했습니다. 측정 범위는 200V~1μV, 1A~10pA, 200MΩ~10μΩ를 포함합니다. 측정 분해능은 6½ 자릿수입니다. 기본 정확도는 100μV, 600pA, 300μΩ에 도달할 수 있습니다. N2600 시리즈는 정전압 소스, 정전류 소스, 저항 측정, 스윕 모드, 신호 발생기, 동기 트리거, 함수 계산기 등을 내장하고 있으며 PC 애플리케이션 소프트웨어를 무료로 제공합니다. 통신, 반도체, 컴퓨터, 자동차 및 의료 산업의 구성 요소 및 모듈의 특성 분석 및 생산 테스트에 널리 사용할 수 있습니다.
Main Features
- 5 in 1(전압 소스, 전류 소스, I/V/R 측정)
- 고전압, 고전류 및 펄스 전류의 사용자 정의 지원
- SCPI 프로토콜 지원
- 사각형파 출력 기능
- 최대 100μV, 600 pA, 300μΩ의 기본 정확도
- LAN 포트, RS232 인터페이스
- 넓은 측정 범위, 200V ~ 1μV, 3A ~ 10pA, 200MΩ ~ 10μΩ
- 최대 샘플링 속도 100ksps
- 소스 및 싱크(4사분면) 작동
- 2/4/6와이어 저항 측정
- 전면 USB 포트, 스크린샷 저장 지원
- 2U/ ½19" 섀시, 가볍고 휴대하기 편리한 디자인
- 4.3인치 LCD 화면, 간단한 작동 인터페이스, 사용하기 쉬움
- 선형 계단 스윕 및 대수 계단 스윕 모드 지원
Application Fields
Functions & Advantages

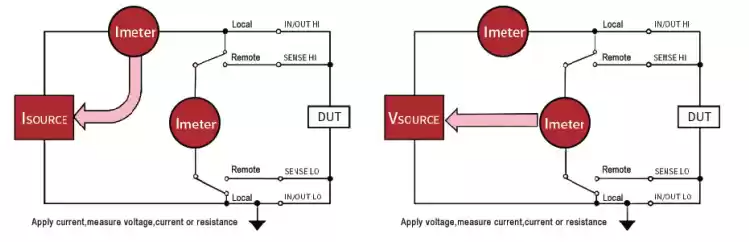

5 in 1 (voltage source, current source, I/V/R measurement)
N2600 시리즈는 표준 ½ 19인치 2U 섀시를 채택합니다. 소스 및 측정 회로를 소형 독립형 계측기에 통합하면 테스트 시스템 개발, 설정 및 유지 관리 시간이 크게 단축되고 테스트 벤치 공간이 절약되며 전체 구매 비용이 절감됩니다. N2600 시리즈 SMU의 정밀 커플링 기능은 이산 계측기에 비해 많은 이점을 제공합니다. 정확한 출력 전압 및 전류 소스를 제공하는 동시에 전류, 전압 및 저항을 측정할 수 있으며 높은 테스트 응답 속도를 제공하여 가끔 과부하, 열 폭주 등으로 인해 DUT가 손상되는 것을 방지할 수 있습니다.

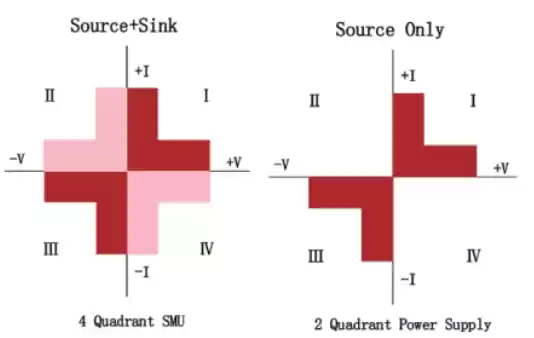

Four-quadrant operation as source or load
4개 사분면: 전력 사분면은 X축이 전압이고 Y축이 전류인 사분면 다이어그램을 말합니다. 1차 및 3차 사분면에서는 전압과 전류가 같은 방향으로 이동하고 SMU가 DUT에 전력을 공급하는데, 이를 소스 모드라고 합니다. 2차 및 4차 사분면에서는 전압과 전류가 반대 방향으로 이동하고 DUT가 SMU로 방전하고 SMU가 유입 전류를 수동적으로 흡수하여 전류에 대한 복귀 경로를 제공하는데, 이를 싱크 모드라고 합니다.
I-V characteristics
일반적으로 DUT의 I-V 특성화에는 고감도 전류계, 전압계, 전압 소스 및 전류 소스를 사용해야 합니다. 이러한 계측기 각각을 프로그래밍, 동기화, 연결, 측정 및 분석하는 프로세스는 복잡하고 시간이 많이 걸리며 과도한 테스트 벤치 공간을 차지합니다. N2600 시리즈는 테스트 프로세스를 크게 단순화하고 테스트 벤치 공간 점유를 줄일 수 있습니다. N2600은 4사분면 작동을 제공합니다. 1사분면과 3사분면에서 작동할 때 N2600은 DUT에 전력을 출력하는 전원 소스 역할을 합니다. 2사분면과 4사분면에서 작동할 때 N2600은 에너지를 흡수하는 싱크(부하) 역할을 합니다. 소스 또는 싱크 모드에서 N2600은 전압, 전류 및 저항을 측정할 수 있으므로 재료 연구, 전자, 반도체 등과 같은 DUT의 I-V 특성화에 이상적인 선택입니다.

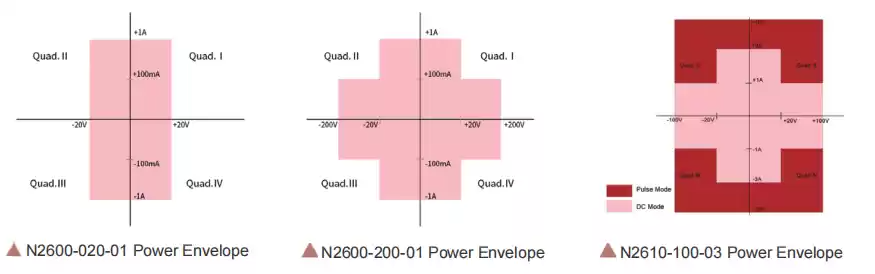

Power envelope
기존의 매트릭스 전원 공급 장치와 달리 N2600의 동일한 전원에서 사용자는 실제 필요에 따라 고전압 저전류 또는 저전압 고전류 출력을 선택할 수 있습니다. N2600의 소스/싱크 한계도 다른 사양을 선택하여 다릅니다.
N2600-020-01 소스/싱크 제한: ±21V@±1.05A
N2600-200-01 소스/싱크 제한: ±21V@±1.05A ±210V@±105mA
N2610-100-03 소스/싱크 제한: ±21V@±3.15A ±105V@±1.05A ±105V@±10.5A(펄스 모드만 해당)

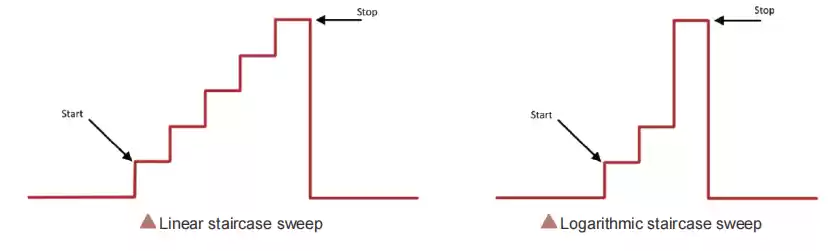

Linear staircase sweep and logarithmic staircase sweep
N2600은 선형 계단형 스윕 및 대수 계단형 스윕 모드를 지원합니다. 스윕 모드는 기능 관계 및 보호 지점을 설정한 후 자동으로 실행되어 테스트 효율성을 크게 높입니다. 두 가지 기본 스윕 파형을 단일 이벤트 또는 연속 작동으로 설정할 수 있으므로 N2600은 I/V, I/R, V/I 및 V/R 특성화에 이상적입니다.
- 선형 계단 스윕: 시작 레벨에서 끝 레벨까지 동일한 선형 단계로 스윕합니다.
- 대수 계단 스윕: 10년당 지정된 수의 계단으로 로그 스케일에서 스윕합니다.
2/4/6-wire resistance measurement
N2600 SMU는 고정밀 디지털 멀티미터 기능을 통합하여 고정밀 전압 및 전류 측정을 지원할 뿐만 아니라 다양한 테스트 시나리오에 적합한 2/4/6선 저항 측정도 지원합니다.
2선 저항 측정은 테스트 리드의 저항이 측정 대상 저항보다 훨씬 작은 테스트 시나리오에 적합하며, 테스트 리드로 인한 전압 강하 손실은 고려하지 않습니다.
4-와이어 저항 측정은 낮은 값의 저항을 측정하는 데 적합합니다. N2600 SMU에는 테스트 리드 효과를 제거하는 자동 교정 기능이 있습니다.
6선 저항 측정: 측정된 저항이 다른 저항과 병렬로 연결되면 다른 저항이 션트되어 테스트에 영향을 미칩니다. N2600 SMU는 6선 저항 측정을 사용하여 PCB의 저항을 현장에서 측정할 수 있습니다.
Automation to improve production test efficiency
N2600 SMU는 연결을 변경하거나 추가 장치를 사용하지 않고도 고정밀 측정을 하는 동안 고정밀 전압 및 전류 소스를 제공하여 생산 테스트 효율성을 크게 향상시킵니다. 동시에 N2600은 생산 애플리케이션의 처리량 요구 사항을 충족하기 위해 느린 컴퓨터 제어 또는 GPIB 통신을 사용하지 않고도 복잡한 테스트 시퀀스를 실행할 수 있는 많은 내장 기능을 갖추고 있습니다.

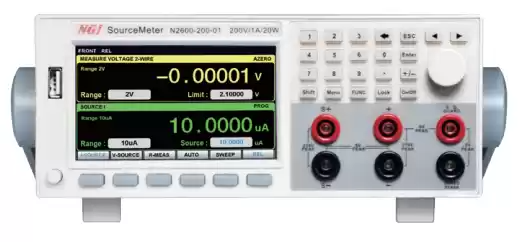

Big LCD screen
N2600 SMU는 4.3인치 LCD 화면을 탑재했습니다. 기존의 VFD 화면과 비교했을 때 LCD 화면은 전력 소모가 낮고 크기가 작으며 방사선이 적다는 장점이 있습니다. 동시에 전문적인 인터페이스 디자인과 결합된 N2600은 사용하기 쉽고 리드백 디스플레이는 직관적이고 포괄적입니다.

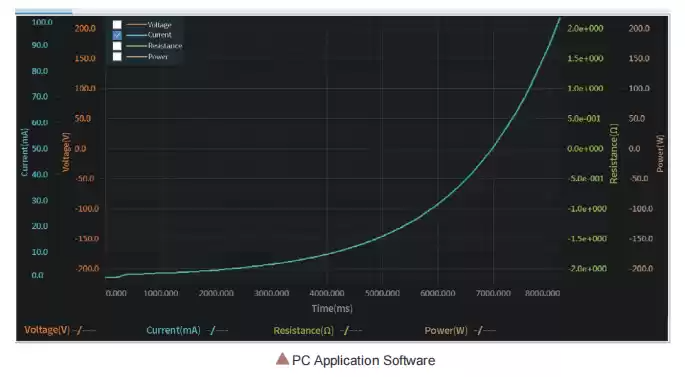

Remote control for easy system integration
NGI는 사용자에게 무료 PC 애플리케이션 소프트웨어를 제공하며, 이는 다양한 애플리케이션 시나리오의 테스트 요구를 충족할 수 있습니다. N2600 SMU는 LAN 포트와 RS232 인터페이스를 갖추고 있으며, SCPI/Modbus 명령을 지원합니다.
