N1200 시리즈 셀 전압 모니터는 NGI에서 연료 전지 R&D 및 생산을 위해 특별히 개발했습니다. 소형, 고집적, 고신뢰성 및 빠른 데이터 전송이 특징입니다. N1200 독립형은 최대 200개 채널을 지원합니다. 캐스케이드 모드에서 더 많은 채널을 동시에 테스트할 수 있습니다. 전압 수집 범위는 -5V에서 +5V까지이며, 이는 연료 전지의 전압 범위를 완전히 포괄합니다. 총 200개 채널의 실시간 전압 데이터는 100M 이더넷 통신을 채택하여 50ms 이내에 업로드할 수 있습니다.
Main Features
- 전압 수집 범위: -2.5V~+2.5V, -3V~+3V,-5V~+5V
- 전압 수집 정확도: 1mV, 2mV
- 높은 통합성, 최대 200개 채널의 독립형
- 빠른 데이터 전송, 총 200개 채널 전송 시 50ms 이내
- 100M 이더넷 통신
- 쉬운 시스템 통합, 표준 Modbus 프로토콜 지원, PLC 및 기타 제어 시스템과의 통합에 편리함
- 컴팩트한 사이즈, 표준 19인치 1U, 랙 설치에 편리
Application Fields
- 연료 전지 전압 모니터링
- 배터리 셀 전압 모니터링
Functions & Advantages
Standalone supporting 200 channels of voltage monitoring
N1200 CVM은 19인치 1U 표준 섀시에 200개 채널을 통합합니다. 더 많은 채널 테스트 요구 사항의 경우 여러 세트의 N1200을 사용하여 동시 테스트를 수행할 수 있으므로 고객의 공간을 절약할 뿐만 아니라 편의성도 향상됩니다.

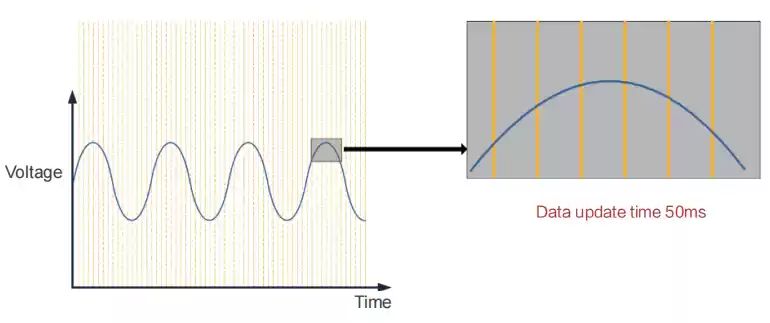

200 channels data update time 50ms
N1200의 초고속 샘플링 속도와 빠른 전송 속도로 인해 200개 채널 데이터를 수집해서 업데이트하는 데 걸리는 시간이 최대 50ms까지 단축되었습니다.

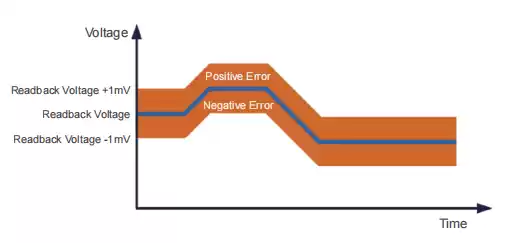

Voltage acquisition accuracy up to 1mV
N1200 CVM은 안정적인 검출 회로를 사용하여 최대 ±1mV의 정확도로 연료 전지의 전압을 측정하여 단일 연료 전지의 실시간 고정밀 전압 검출을 가능하게 합니다. 온도 계수는 50ppm/℃로 낮고 10도 셀시우스마다 발생하는 오차는 0.05%를 초과하지 않으므로 N1200은 적용 시 높은 정밀도를 유지할 수 있습니다.
