NXI-3106 시리즈는 높은 전력 밀도, 높은 정확도를 갖춘 프로그래밍 가능한 DC 전원 공급 모듈입니다. 단일 슬롯이 있는 단일 카드, 최대 60W의 출력 전력. NXI-3106은 독립적인 단일 카드/통합 제어를 지원하고, CC, CV 및 SEQ 모드, CC&CV 우선 순위 선택 기능을 지원하며, 통합 테스트 시스템, 대규모 생산 라인 테스트 및 기타 테스트 시나리오에서 널리 사용됩니다.
Main Features
- 전력 범위 0～60W
- 전압 범위 6V/15V/30V/60V
- 전류 범위 12A/4A/2A/1A
- CC/CV 모드 지원
- SEQ 기능 지원, 총 10개 파일에 대해 1000단계, 자체 할당 가능
- NXI-F1080, NXI-F1030, NXI-F1020 측정 및 제어 섀시와 통합 지원
- CC&CV 우선 순위 선택 기능 지원
- OVP/OCP/OPP/OTP 보호 지원
- 단일 모듈에 대한 4HP 폭
- 220V AC 입력, LAN 포트 통신 제어 지원
Functions & Advantages

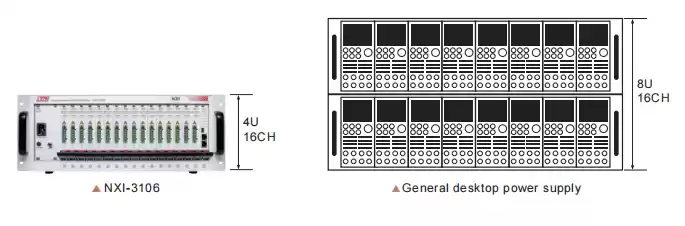

High integration, 4U chassis supports up to 16 channels
NXI-3106 프로그래밍 가능 DC 전원 공급 모듈은 NXI-F1080 시리즈 및 기타 측정 및 제어 시스템 섀시와 통합하여 사용할 수 있으며, 단일 섀시는 최대 16개 채널을 지원합니다. 일반 데스크톱 전원 공급 장치와 비교할 때, 초고집적은 사용자가 테스트 공간과 비용을 절약하는 데 효과적으로 도움이 됩니다.
SEQ function

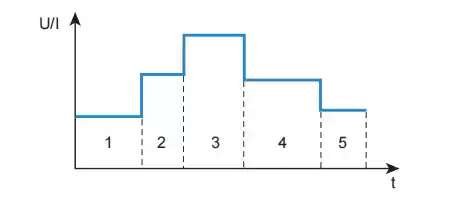

NXI-3106 시리즈는 SEQ 모드를 지원하며, 최대 1000단계까지 편집이 가능하고, 사용자는 출력 전압, 출력 전류, 단일 단계 유지 시간을 설정할 수 있습니다.
CC&CV Priority Function

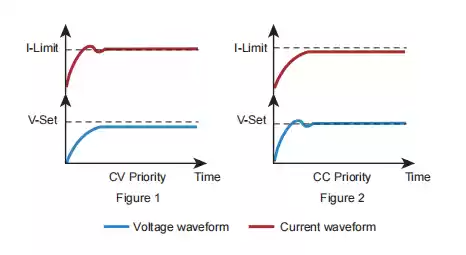

NXI-3106 시리즈는 CC&CV 우선 기능을 지원하여 사용자는 DUT의 특성에 따라 테스트를 위한 최적의 작업 모드를 선택할 수 있습니다. 그림 1과 같이 DUT가 테스트 중에 전압 오버슈트를 피해야 할 때 전압 우선 모드를 사용하여 빠르고 매끄러운 상승 전압을 얻어야 합니다. 그림 2와 같이 DUT가 전류 오버슈트를 피해야 하거나 DUT가 저임피던스일 때 전류 우선 모드를 사용하여 빠르고 매끄러운 상승 전류를 얻어야 합니다.
