고전압 장치, 재료 시험 및 고에너지 물리 실험에서 IGBT 장치 파괴 시험 및 절연 시험과 같은 고전압 및 저전류 요구 사항이 있습니다. N3200 시리즈 고전압 DC 전원 공급 장치는 NGI의 전자 회로 및 계측기 개발 및 설계 분야에서 수년간의 경험을 바탕으로 고전압 테스트 시나리오에 맞게 개발되었습니다. N3200 시리즈는 최대 10kV 전압 출력을 제공할 수 있습니다. 전압/전류 분해능은 최대 0.1V/0.1μA가 될 수 있습니다. 2U 높이와 반 19인치 섀시는 벤치탑 애플리케이션뿐만 아니라 랙 설치에도 사용할 수 있습니다. 고화질 LCD 화면은 여러 데이터를 표시할 수 있습니다.
Main Features
- 전압 범위: ±2.5kV/±5kV/±10kV
- 전압/전류 분해능: 0.1V/0.1μA
- 전압/전류 트립 경고
- 높은 정확도와 감도 측정을 위한 낮은 노이즈
- OVP/OCP/OTP 보호
- 고전압 출력 단자, 아날로그 프로그래밍 인터페이스 및 전압/전류 모니터링 인터페이스
- LAN 포트 및 RS232 인터페이스, SCPI 명령 지원
- 4.3인치 고화질 LCD 화면
Application Fields
- 고전압 장치 파괴 시험
- 고에너지 물리학 연구
- 고전압 저항률 시험
- 고전압 구성 요소 시험
- 절연 시험
Functions & Advantages
Low output noise
낮은 출력 노이즈는 전원 공급 장치에 중요합니다. N3200 시리즈의 출력 리플은 3mVrms보다 낮을 수 있으며, 이는 민감한 측정 기기가 누설 전류 또는 높은 저항률 측정을 하는 데 매우 유용합니다.

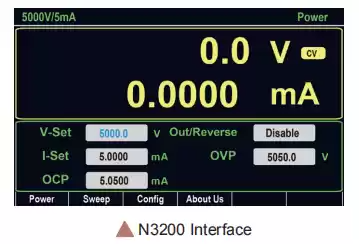

Big size LCD screen
N3200 시리즈는 4.3인치 고화질 LCD 화면을 채택했습니다. 기존 LED 디지털 튜브와 비교했을 때 LCD 화면은 낮은 전력 소모, 컴팩트한 크기, 낮은 복사선이라는 장점이 있습니다. 대형 LCD 화면과 사용자 친화적인 인터페이스 디자인으로 N3200을 직관적이고 사용하기 쉽게 만들었습니다.

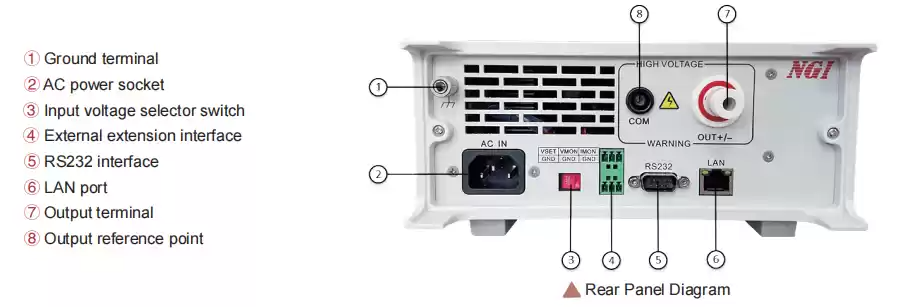

Convenient for system integration of high voltage test
N3200 시리즈는 후면 패널에 고전압 출력 인터페이스, 아날로그 프로그래밍 인터페이스, 전압/전류 모니터링 인터페이스를 제공합니다. LAN 포트와 RS232 인터페이스가 있습니다. N3200은 SCPI 명령을 지원하며, IEEE-488 시스템을 지원하기 위해 NE101 통신 컨버터와 함께 사용할 수도 있습니다. N3200의 다양한 인터페이스를 사용하여 자동화된 고전압 테스트 시스템을 만들 수 있습니다.

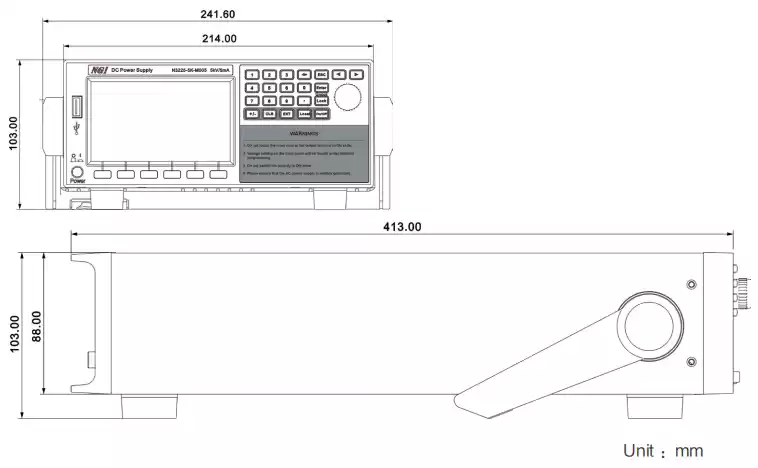

Product Dimension
